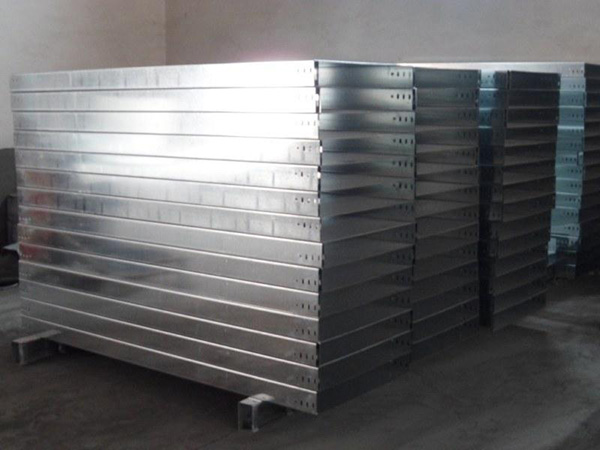

一、電纜橋架型式及品種的選擇
1、需屏蔽電氣干擾的電纜網路或有防護外部(如:有腐蝕液休,易燃粉塵等環境)影響的要求時,應選用(FB)類槽式復合型防腐屏蔽電纜橋架(帶蓋)
2、強腐蝕性環境應采用(F)類復合環氧樹脂防腐阻燃型電纜橋架。托臂、支架也要選用同樣材料,提高橋架及附件的使用壽命,電纜橋架。在容易積灰和其它需遮蓋的環境或戶外場所宜加蓋板。

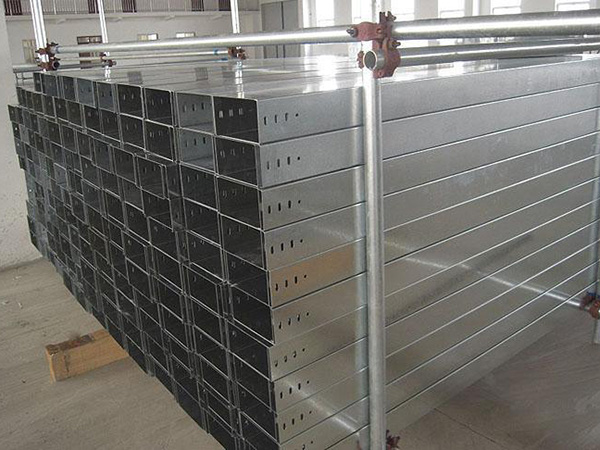

3、除上述情況外,可根據現場還環境及技術要求選用托盤式、槽式、梯級式、玻璃防腐阻燃電纜橋架或鋼質普通型橋架。在容易積灰和其它需遮蓋的環境或戶外場所宜加蓋板。
4、在公共通道或戶外跨越道路段,底層梯級的底部宜加墊板或在該段使用托盤 。大跨距跨越公共通道時,可根據用戶要求提高橋架的載荷能力或選用行架。
5、大跨距(>3m)要選用復合型橋架(FB)。
6、戶外要選用復合環氧樹指橋架(F)。
二、規格選擇
1、橋架的寬度和高度就按下表選擇,并應符合電纜真充率不超過有關標準規范的規定值,動力電纜可取40-50%,控制電纜可取50-70%,另外需予留10-25%的式程發展余量。
2、各種彎通及附件規格應符合工程布置條件并與橋架相配套。
3、支、吊架規格的選擇,應按橋架規格、層數、跨距等條件配置。并應滿足荷載的要求。
4、橋架橫截面積的選擇見表
橋架上電纜網絡中任一線路的最大自動過電流保護的額定電流值或整定值(A) 橋架橫截面充許最小值(mm2)
0-60 129
61-100 258
101-200 452
201-400 645
401-600 968
三、支、吊架的配置
1、戶內支、吊短跨距一般采取1.5-3m。戶外立柱中跨距一般采取6m。
2、非直線段的支、吊架配置就遵循以下原則。當橋架寬度<300mm時,應在距非直線段與直線結合處300-600m的直線段側設置一個支、吊架。當橋架寬度>300mm時,除符合下述條件外,在非直線段中部還應增設一個支、吊架。
3、橋架多層設置時層間中心距為200,250,300,350mm。
4、橋架直線段每隔50m應予留伸縮縫20-30mm(金屬橋架)。
在工程施工中,電纜橋架布線適用于電纜數量較多或較集中的場所。在有腐蝕或特別潮濕的場所采用電纜橋架布線時,應根據腐蝕介質的不同采取相應的防護措施,并宜選用塑料護套電纜。按工程環境條件、重要性、一次性防腐處理具有的耐久性和技術經濟性等因素,對橋架選擇適宜的防腐處理方式。對耐腐蝕性能要求較高或要求潔凈的場所,宜選用鋁合金電纜橋架。電纜橋架在有防火要求的區段內,可在電纜梯架、托盤內添加具有耐火或難燃性能的板、網等材料構成封閉或半封閉式結構,并采取在橋架及其支吊架表面涂刷防火涂層等措施。其整體耐火性能應滿足國家有關規范或標準的要求。在工程防火要求較高的場所.不宜采用鋁合金電纜橋架。需要屏蔽電磁干擾的電纜線路或有戶外日照、油、腐蝕性液體、易燃粉塵等環境要求時,應選用無孔托盤式電纜橋架。在容易積聚粉塵的場所, 電纜橋架選用蓋板;在公共通道或室外跨越道路段.底層橋架上宜使用無孔托盤電纜橋架。
不同電壓、不同用途的電纜,不宜敷設在同一層橋架上,當受條件限制需安裝在同一層橋架上時,應用隔板隔開。 當直線段鋼制電纜橋架長度超過30m、鋁合金電纜橋架超過15m設有伸縮節;電纜橋架經過建筑伸縮(沉降)縫時應留有補償裝置。電纜橋架轉彎處的彎曲半徑,不應小于橋架內電纜最小允許彎曲半徑的最大值。各種電纜最小允許彎曲半徑不應小于規范規定。各種彎通及附件規格應符合工程布置條件并與橋架相配套。電纜在托盤、梯架內的填充率應不超過國家現行有關標準的規定值。在電纜托盤上可無間距敷設電纜。電纜總截面積與托盤內橫斷面積的比值,電力電纜不應大于40%,控制電纜不應大于50%,且宜預留l0%~25%工程發展裕量。
在選擇電纜橋架的荷載等級時,電纜橋架的工作均布荷載不應大于所選電纜橋架荷載等級的額定均布荷載,如果電纜橋架的支吊架的實際跨距不等于2m時。則工作均布荷載應滿足計算要求。支、吊架規格的選擇,應按橋架規格、層數、跨距等條件配置,并應滿足荷載的要求。對跨距大、戶外風雪作用等特殊荷載的橋架,應按工程條件進行強度、剛度、穩定性的計算或試驗驗證。普通托盤、梯架板材的厚度應根據所選用材質、加工制作方法等確定。 施工中電纜橋架的布置應根據經濟合理、技術可行、運行安全等因素綜合比較分析,以確定最佳方案,另外還要滿足施工安裝、維護檢修及電纜敷設的要求 。
