玻璃鋼電纜橋架敷設:

　　1. 直線段玻璃鋼電纜橋架長度超過30m，玻璃鋼長度超過15m時，設有伸縮節玻璃鋼橋架超過修建變形縫處設置賠償裝置。

　　2．玻璃鋼電纜橋架應在下列地方設置吊架或支架：2.1 橋架討論兩頭0.5m處；2.2 每間距1.5～3m處；2.3 轉彎處；2.4 垂直橋架每隔1.5米處。

　　3. 吊架和支架安置連結垂直、劃一、牢固、無歪斜征象。

　　4. 橋架毗連板螺栓牢固緊固無遺漏，螺母位于橋架外側。

　　5. 玻璃鋼電纜橋架應敷設在易燃易爆氣體管道和熱力管道的下方。

　　6. 金屬橋架及其支架全長應不少于2處接地或接零。

　　7. 金屬橋架間毗連片兩頭不少于2個有防松螺帽或防松墊圈的毗連牢固螺栓，而且毗連片兩頭跨接不小于4mm2的銅芯接地線。

　　8. 玻璃鋼電纜橋架安置應切合下列要求：8.1 橋架左右毛病不大于50mm；8.2 橋架程度度每米毛病不該大于2mm；8.3 橋架垂直度毛病不該大于3mm修建電氣工程中的電纜橋架均為鋼制產物，較少接納在產業工程中為了防腐化而利用的非金屬橋架或鋁合金橋架。以是其接地或接零至為緊張，目標是不了包管供電干線電路的利用寧靜，有的施工計劃在橋架內底部，全線敷設一支銅或鍍鋅扁鋼制成的掩護地線（PE），且與橋架每段有數個電氣連通點，則橋的接地或接零掩護非常可靠，因而驗收時可不做本條2、3款的查抄。

　　9. 玻璃鋼電纜橋架敷設易燃易爆氣體管道和熱力管道的下方，當計劃無要求時，與管道的最小凈距，應切合有關劃定。

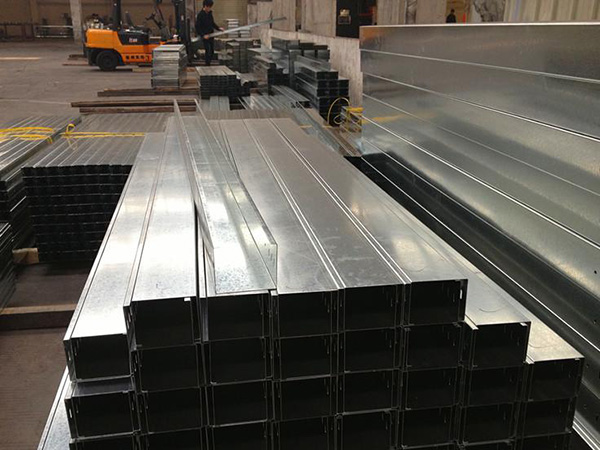

　　鍍鋅電纜橋架安裝:

　　1. 直線段鋼制電纜橋架長度超過30m，鋁合金或玻鋼制橋架長度超過15m時，設有伸縮節;電纜橋架跨越建筑變形縫處設置補償裝置.

　　2．電纜橋架應在下列地方設置吊架或支架：

　　2.1 橋架接頭兩端0.5m處；

　　2.2 每間距1.5～3m處；

　　2.3 轉彎處；

　　2.4 垂直橋架每隔1.5米處.

　　3. 吊架和支架安裝保持垂直、整齊、牢固、無歪斜現象。

　　4. 橋架連接板螺栓固定緊固無遺漏，螺母位于橋架外側。

　　5. 纜橋架應敷設在易燃易爆氣體管道和熱力管道的下方。

　　6. 金屬橋架及其支架全長應不少于2處接地或接零。

　　7. 橋架安裝應符合下列要求：

　　7.1 橋架左右偏差不大于50mm；

　　7.2 橋架水平度每米偏差不應大于2mm；

　　7.3 橋架垂直度偏差不應大于3mm

　　8. 金屬橋架間連接片兩端不少于2個有防松螺帽或防松墊圈的連接固定螺栓，電纜橋架并且連接片兩端跨接不小于4mm2的銅芯接地線。

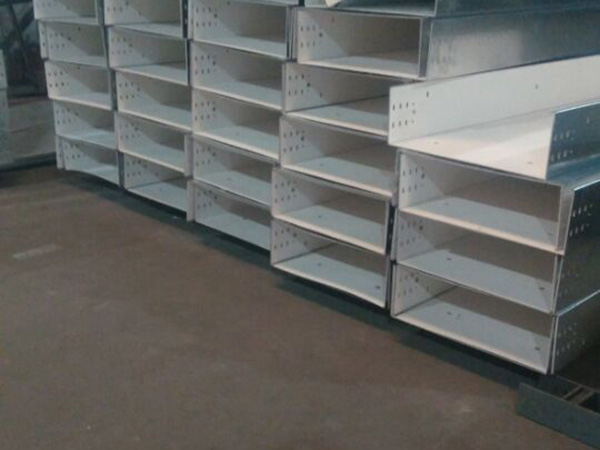

　　防火電纜橋架的敷設方法:

　　1、工藝流程 彈線測量定位 → 金屬膨脹螺栓安裝 → 螺栓固定吊架或支架 → 橋架垂直運輸至安裝位置 → 橋架安裝 → 保護地線

　　2、彈線測量定位 根據設計圖確定盒、箱、柜等電氣的安裝位置，從始端到終端，先干線后支線找好水平、垂直線，彈在墻板上。根據質量標準要求分勻間距，將支架位置標在頂、墻、板上。

　　3、剔鑿/預留孔洞 砼墻上結構施工時有條件的應做尺寸稍大的盒套預留孔洞，條件不具備時結構完成后用水鉆打孔，用錘子、鏨子修理洞口。 磚墻結構施工時有條件的派專人預留孔洞，條件不具備時，待結構完后用人工開洞。洞口內應當抹灰平整。

　　4、金屬膨脹螺栓安裝 金屬膨脹螺栓適用于砼構時或?qū)嵭拇u墻上。鉆孔直徑的誤差不得超過±3mm，深度不超過±5㎜。安裝螺栓時應用木錘或墊木塊用鐵錘將螺栓敲入洞內，套管與結構面平齊，螺栓端部外露，絲扣無損傷。

　　5、支、吊架安裝 ⑴支、吊架的鋼材應平直、無變形。下料后長短偏差＜5㎜，切口處無卷邊、毛刺。 ⑵鋼支架和吊架應安裝牢固，無顯著變形，焊接時焊縫均勻平整，焊縫長度符合要求，不得出現裂紋，咬邊、氣孔、凹陷、漏焊現象。焊好后應做好防腐處理。 ⑶電纜橋架水平敷設時，支承跨距一般為1.5—3ｍ，垂直敷設時，固定點間距不大于2ｍ。橋架彎曲半徑不小于300ｍｍ時，應在距彎曲段與直線段間合處300—600ｍｍ的直線段側設一個支撐，當彎曲半徑大于300ｍｍ時，還應在彎曲段中部增設一個支吊架。在進出箱、柜和變形縫及丁字接頭的三端500ｍｍ內設支撐。 ⑷電纜橋架多層敷設時其層間距離一般為： A橋架上布局頂板或其他障礙物不應小于0.3ｍ。 B電力電纜橋架間距不應小于0.3ｍ。 C控制電纜橋架間不應小于0.2ｍ。 D弱點及電纜橋架與電力電纜橋架間不應小于0.5ｍ，如有屏蔽蓋板可減至0.3ｍ。 ⑸吊架標高根據裝修的吊頂標高為準，原則上貼大梁下口安裝。

　　6、橋架安裝 ⑴橋架直線端連接應采用連接板、螺絲附件齊全，接縫嚴密平齊。橋架線槽應平整、無扭曲變形、內壁無毛刺，附件齊全。橋架直線段組裝時，應先做干線，再做分支線，逐段組裝成型。橋架連接用的螺栓的螺母在橋架的外側。 ⑵橋架進行交叉、轉彎、丁字連接時，應采用單通、二通、三通等進行變通連接，導線接頭處應設置接線盒或?qū)Ь€接頭放在電氣器具內。 ⑶橋架與盒、箱、柜等接茬時，進線和出線口等處應采用抱腳連接，并用螺絲緊固，末端應加裝封堵。 ⑷同一線槽內的導線截面積總和小于內部截面積的40％。橋架、線槽寬度≤100時，連接板每端固定螺絲個數＞4個，寬度≥200時，個數＞6個。 ⑸敷設在不同防火區域處的橋架在穿越墻體處要做防火處理（封堵防火封堵）。

　　7、保護接地安裝 接地螺絲直徑＞6mm，連接時加平墊、彈簧墊，壓接牢固。連接導線截面不＜4㎜2。

　　8、橋架支撐件安裝 a.橋架支撐件在室內安裝常用的幾種型式，參照國標圖86SD169電纜橋架安裝。 b.自制支架與吊架所用扁鐵規格不應小于30×3㎜，扁鋼規格不小于25×25×3㎜，圓鋼不小于ф8。自制吊支架必須按設計要求進行防腐處理。

　　c.支架與吊架在安裝時應掛線或彈線找直，用水平尺找平，以保證安裝后橫平豎直。 d.輕鋼龍骨上敷設橋架應設各自單獨卡具吊裝或支撐系統，吊桿直徑不應小于8㎜，支承應固定在主龍骨上，不允許固定在輔助龍骨上。 e.鋼結構：可將支架或吊家直接焊在鋼結構上，也可用萬能吊具進行安裝。

　　電纜橋架的安裝注意事項:

　　1、橋架敷設應固定牢靠，橫平豎直，布置合理，蓋板無翹腳，接口嚴密整齊，拐角、轉角、丁字連接正確嚴實，線槽內外無污染。

　　2、吊架根據要求合理布置，固定牢固、平整。

　　3、線路穿過梁、墻、樓板等處時，橋架不應被抹死在建筑物上。線槽與電氣器具連接嚴密，導線無外露現象。

　　4、橋架水平或垂直敷設直線部分的平直程度和垂直度允許偏差不應超過5mm。
