電纜橋架相信大家都知道，是專門用來敷設電纜的一種設施。那么大家知道電纜橋架應該如何布線嗎，電纜橋架是否和金屬線槽是一種設備只是叫法不同呢?下面濟南電纜橋架-增利來的工作人員來為大家詳細解答這幾個問題：

　　電纜橋架的十二條布線規則：

　　一、在室內采用電纜橋架布線時，其電纜不應有黃麻或其他易延燃材料外護層。

　　二、電纜橋架水平安裝時，宜按荷載曲線選取最佳跨距進行支撐，跨距一般為1.5～3m。垂直敷設時，其固定點間距不宜大于2m。

　　三、在有腐蝕或特別潮濕的場所采用電纜橋架布線時，應根據腐蝕介質的不同采取相應的防護措施，并宜選用塑料護套電纜。

　　四、幾組電纜橋架在同一高度平行安裝時，各相鄰電纜橋架間應考慮維護、檢修距離。

　　五、在電纜橋架上可以無間距敷設電纜，電纜在橋架內橫斷面的填充率：電力電纜不應大于40%;控制電纜不應大于50%。

　　六、電纜橋架(托盤)水平安裝時的距地高度一般不宜低于2.50m，垂直安裝時距地1.80m以下部分應加金屬蓋板保護，但敷設在電氣專用房間(如配電室，電氣豎井、技術層等)內時除外。

　　七、電纜橋架不宜安裝在腐蝕性氣體管道和熱力管道的上方及腐蝕性液體管道的下方，否則應采取防腐、隔熱措施。

　　八、下列不同電壓，不同用途的電纜，不宜敷設在同一層橋架上：

　　1)應急照明和其他照明的電纜。

　　2)lkV以上和1kV以下的電纜。

　　3)同一路徑向一級負荷供電的雙路電源電纜。

　　4)強電和弱電電纜。如受條件限制需安裝在同一層橋架上時，應用隔板隔開。

　　九、電纜橋架與各種管道平行或交叉時，其最小凈距應符合表DQ4-1的規定。

　　十、電纜橋架在穿過防火墻及防火樓板時，應采取防火隔離措施。

　　十一、電纜橋架內的電纜應在首端、尾端、轉彎及每隔50m處，沒有編號、型號及起、止點等標記。

　　十二、電纜橋架內的電纜應在下列部位進行固定。垂直敷設時，電纜的上端及每隔1.50～2m處。水平敷設時，電纜的首、尾兩端、轉彎及每隔5～10m處。

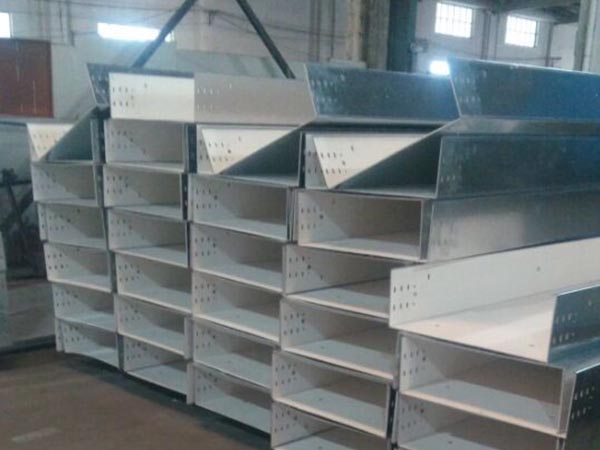

　　電纜橋架跟金屬線槽是否一樣的?

　　其實是不一樣的，電纜橋架主要是用來敷設電纜線路的，而金屬線槽主要敷設電線導線的。兩者的材質也是不一樣的，橋架一般用的材質是冷軋鋼板，而線槽卻是用熱軋鋼板。

　　冷軋板：是經過熱軋板加工而成，通俗點來說，冷軋板是熱軋板的升級版，兩者對比，冷軋板厚度和硬度都比熱軋板要強，不易變形，并且外觀會更為光滑，美觀。

　　熱軋板：與冷軋板相比起來，厚度、硬度等等都不遠遠不如冷軋板，也容易變形等等缺陷，不適于承載重量較高的物品，不過加工容易，所以多數都用于加工進化。

　　一、電纜橋架的型號及材質有多種

　　型號：槽式、托盤式、梯式、分隔式、組合式、大跨距式等多種。(都具有不同的優勢，根據施工環境而定。)

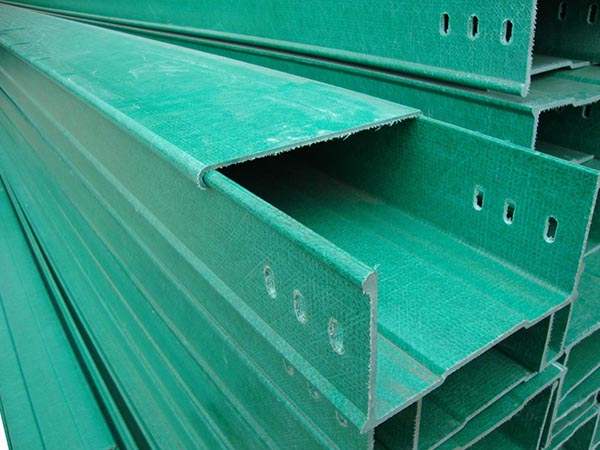

　　材質：不銹鋼、鋁合金、玻璃鋼、冷軋板

　　表面處理：電鍍鋅 "冷鍍鋅 "、靜電噴塑、防火烤漆、熱鍍鋅又稱 " 熱浸鋅 “、鍍彩。

　　二：線槽是什么

　　(1)金屬線槽的型號只有一種，就是槽式線槽，密封型，而且是用熱軋板制造而成。對于荷載電線導線還是綽綽有余的。

　　金屬線槽跟槽式電纜橋架形狀是一樣的，只不過金屬線槽的尺寸就稍微小了一點和材質性能有差距。

　　電纜橋架的寬度一般在>200mm 以上，金屬線槽的<200mm 以下

　　電纜橋架一般用于建筑行業較多，金屬線槽用于普通裝飾行業較多。

　　兩種不同的敷設方式，載流量自然不同。

　　通過以上描述大家都知道其實電纜橋架和金屬線槽不是一種設備，金屬線槽只是和電纜橋架的形狀一樣而已，具體應用到什么地方還是有所區別的。以上就是濟南電纜橋架-增利來的工作人員來為大家?guī)淼慕獯?，希望大家有所幫助?/p>
