鋼制橋架有匯線橋架、大跨距匯線橋架、槽式、托盤式梯級式、還有鋁合金。玻璃鋼防腐橋架、放火橋架、新型、輕型等深受全球企業注視與擁戴，考慮布線的安全性、可擴性、經濟性和美觀，便于維修，電纜橋架作為承載各種電纜敷設的載體，從屬于布線的需要，同樣應遵循上述原則加以實施。下面濟南電纜橋架廠家為大家講解一下關于電纜橋架的類別選擇及規格、配置。

　　其采用金屬隔板分設，引出的纜線盡量避免平面交叉，橋架穿越樓板，墻體或伸縮縫時，應該在建筑圖上標出予留相應的空洞和位置，避免因遺漏等到施工時臨時鉆空，可能傷及土建結構。

　　一、電纜橋架型式及品種的選擇

　　1、需屏蔽電氣干擾的電纜網路或有防護外部(如：有腐蝕液休，易燃粉塵等環境)影響的要求時，應選用(FB)類槽式復合型防腐屏蔽電纜橋架(帶蓋)。

　　2、強腐蝕性環境應采用(F)類復合環氧樹脂防腐阻燃型電纜橋架。托臂、支架也要選用同樣材料，提高橋架及附件的使用壽命，電纜橋架。在容易積灰和其它需遮蓋的環境或戶外場所宜加蓋板。

　　3、除上述情況外，可根據現場環境及技術要求選用托盤式、槽式、梯級式、玻璃防腐阻燃電纜橋架或鋼質普通型橋架。在容易積灰和其它需遮蓋的環境或戶外場所宜加蓋板。

　　4、在公共通道或戶外跨越道路段，底層梯級的底部宜加墊板或在該段使用托盤 。大跨距跨越公共通道時，可根據用戶要求提高橋架的載荷能力或選用行架。

　　5、大跨距(>3m)要選用復合型橋架(FB)。

　　6、戶外要選用復合環氧樹指橋架(F)。

　　二、電纜橋架規格選擇

　　1、復合環氧樹脂電纜橋架的寬度和高度就按下表選擇，并應符合電纜真充率不超過有關標準規范的規定值，動力電纜可取40-50%，控制電纜可取50-70%，另外需予留10-25%的式程發展余量。

　　2、各種彎通及附件規格應符合工程布置條件并與橋架相配套。

　　3、支、吊架規格的選擇，應按橋架規格、層數、跨距等條件配置。并應滿足荷載的要求。

　　三、對于電纜橋架的支、吊架的配置

　　1、戶內支、吊短跨距一般采取1.5-3m;戶外立柱中跨距一般采取6m。

　　2、非直線段的支、吊架配置就遵循以下原則：當橋架寬度<300mm時，應在距非直線段與直線結合處300-600m的直線段側設置一個支、吊架;當橋架寬度>300mm時，除符合下述條件外，在非直線段中部還應增設一個支、吊架。

　　3、拉擠玻璃鋼電纜橋架多層設置時層間中心距為200，250，300，350mm。

　　4、橋架直線段每隔50m應予留伸縮縫20-30mm(金屬橋架)。

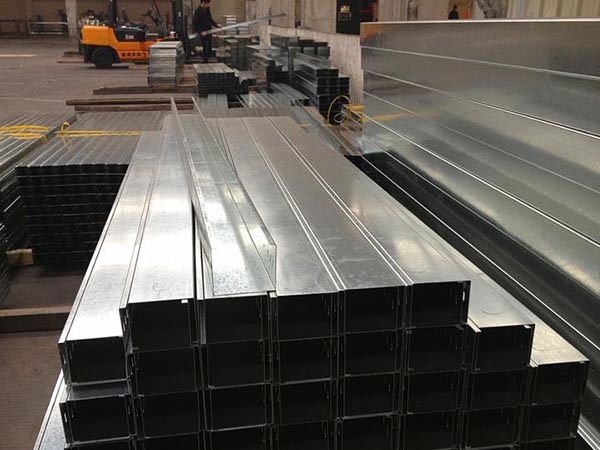

　　鋼制槽式橋架是石油、化工、電力、輕工、電視、電訊等方面應用zui廣泛的一種。它具有重量輕，載荷大，造型美觀、結構簡單，安裝方便等優點，它既適用于動力電纜的安裝，也適用于控制電纜的敷設。以上就是濟南電纜橋架廠家為大家講解的關于電纜橋架的類別選擇及規格、配置。
