我們都知道電纜橋架，它主要起到保護電纜的作用，對于一個項目工程中來說雖然不如其他機械那么昂貴，但是濟南電纜橋架在工程中絕對是必不可少的一種設施。那么你知道電纜橋架是怎樣安裝的嗎?它都有什么樣的敷設規范呢?下面匯利電氣的工作人員來為大家講解一下相關問題。

　　一、濟南電纜橋架作為布線工程的一個配套項目，目前尚無專門的規范指導，個生產廠家的規格程式缺乏通用性，因此，設計選型過程應根據弱電各個系統纜顯得類型、數量，合理選定適用的橋架。

　　(1)確定方向：根據建筑平面布置圖，結合空調管線和電氣管線等設置情況、方便維修，以及弱電路由的疏密來確定弱電橋架的最佳路由。在室內，盡可能沿建筑物的墻、柱、梁及樓板架設，如許利用綜合管廊架設時，則應在管道一側或上方平行架設，并考慮引下線和分支線盡量避免交叉，如無其它管架借用，則需自設立(支)柱。

　　(2)荷載計算：計算弱電橋架主干線縱斷面上單位長度的弱電重量。

　　(3)確定橋架的寬度：根據布放弱電條數、弱電直徑及弱電的間距來確定弱電橋架的型號、規格， 托臂的長度，支柱的長度、間距，橋架的寬度和層數。

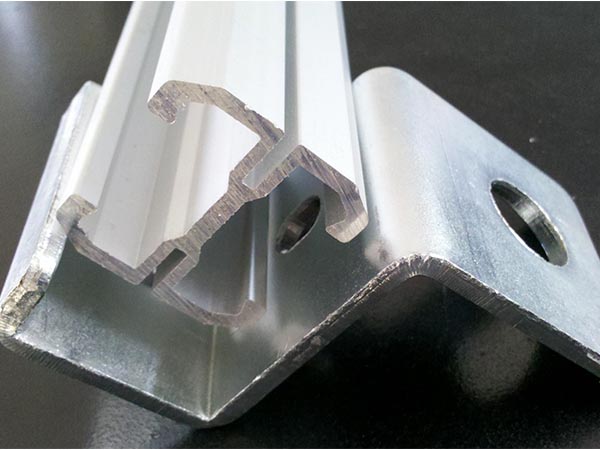

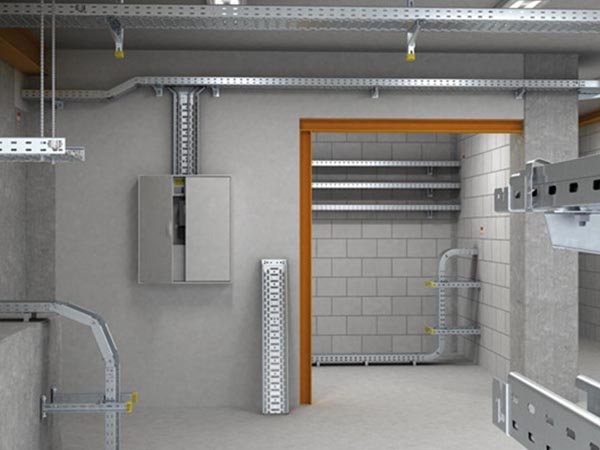

　　(4)確定安裝方式：根據場所的設置條件確定橋架的固定方式，選擇懸吊式、直立式、側壁式或是混合式，連接件和緊固件一般是配套供應的，此外，根據橋架結構選折相應的蓋板。

　　(5)繪出弱電橋架平、剖面圖，局部部位還應繪出空間圖，開列材料表。

　　二、濟南電纜橋架安裝要求

　　(1)槽式大跨距弱電橋架由室外進入建筑物內時，橋架向外的坡度不得小于1/100。

　　(2)弱電橋架與用電設備交越時，其間的凈距不小于$2。

　　(3)兩組弱電橋架在同一高度平行敷設時，其間凈距不小于$2。在平行圖上繪出橋架的路由，要注明橋架起點、終點、拐彎點、分支點及升降點的坐標或定位尺寸、標高，如能繪制橋架敷設軸側圖，則對材料統計將更精確。

　　(4)直線段：注明全長、橋架層數、標高、型號及規格。拐彎點和分支點:注明所用轉彎接板的型號及規格。升降段：注明標高變化，也可用局部大樣圖或剖面圖表示。

　　(5)橋架支撐點，如立柱、托臂或非標準支、構架的間距、安裝方式、型號規格、標高，可同意在平面上列表說明，也可分段標出用不同的剖面圖、單線圖或大樣圖表示。

　　(6)弱電引下點位置及引下方式，一般而言，大批弱電引下可用垂直彎接板和垂直引上架，少量弱電引下可用導板或引管，注明引下方式即可。

　　(7)弱電橋架宜高出地面$2以上，橋架頂部距頂棚或其它障礙物不應小于$2，橋架寬度不宜小于$2，橋架內橫斷面的填充率不應超過50%。

　　(8)弱電橋架內纜線垂直敷設時，在纜線的上端和每間隔$2處應固定在橋架的支架上，水平敷設時，在纜線的首、尾、轉彎及每間隔3~$2處進行固定。

　　(9)在吊頂內設置時，槽蓋開啟面應保持80毫米的垂直凈空，線槽截面利用率不應超過50%。

　　(10)布放在線槽的纜線可以不綁扎，槽內纜線應順直，槽內纜線應順直，盡量不交叉，纜線不應溢出線槽，在纜線進出線槽部位，轉彎處應綁扎固定。垂直線槽布放纜線應每間隔$2固定在纜線支架上。

　　(11)在水平、垂直橋架和垂直線槽中敷設線時，應對纜線進行綁扎。4對線弱電以24根為束，25對或以上主干線弱電、光纜及其它信號弱電應根據纜線的類型、纜徑、纜線芯數分束綁扎。綁扎間距不宜大于$2，扣間距應均勻，松緊適度。

　　(12)橋架水平敷設時，支撐間距一般為1.5$2，垂直敷設時固定在建筑物構體上的間距宜小于$2。

　　濟南電纜橋架主要作用于各大工程工廠中，其因?yàn)榉诸惗嗪筒煌奶匦员桓餍懈鳂I(yè)廣泛應用，在進行安裝電纜時一定要注意自身安全，后期的日常保養以及維護也要注意。對于電纜橋架的敷設規范與安裝要求上文已經詳細說明了，相信大家看完已經有所了解。
