電纜橋架安裝是熱控安裝工程中比較重要的一個典型安裝項目，其施工工程量約占到整個熱控安裝量的30%左右。要對電纜橋架設計方案、安裝形式等進行二次設計，重新設計的過程要參閱機務設備、管道布置走向，要熟悉熱控測點、控制設備布置，要了解現場平臺、欄桿的設計及走向等等，技術準備工作是關鍵。

　　一、電纜橋架施工前技術準備

　　1.圖紙審核。對全部電纜橋架設計意圖要了如指掌，然后把熱控相關測點設計、盤柜位置等專業圖紙進行了解并初步布置出熱控就地設備的安放位置，集中安放的要初步列出清單。對設備、管道走向、電動門、氣動門等控制設備通過翻閱機務圖紙熟記其安裝位置(如何

　　看機務圖紙已在儀表管敷設中詳述)。對新技術人員來講，這可能要花費相當長的時間和精力來認真構思，只要平時認真總結經驗，用心學習，相信這個過程會越來順手。

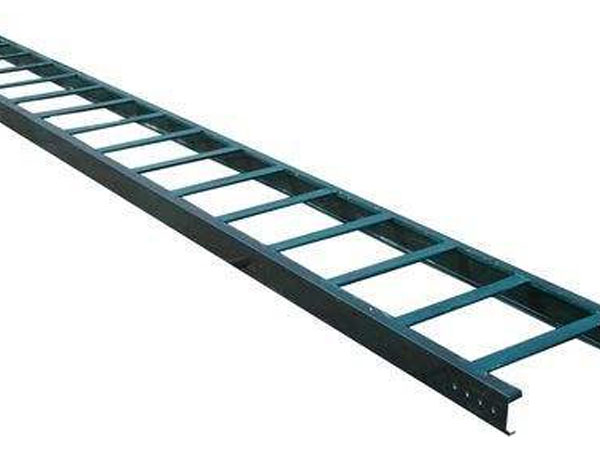

　　對全部設備、管道、閥門、熱控控制設備初步了解后即可形成一個全局觀念，猶如在工程結束后參觀一樣。這時就可以一個局部一個局部的去仔細審核各部分電纜橋架的方案設計，如鍋爐側可以先審核大豎井的位置及安裝形式，電纜豎井采用梯式橋架還是使用籠式豎井，安裝位置有沒有布置電梯井、有沒有疏水放汽管道，電纜豎井與電子間夾層如何連接，安裝位置是否合理，是不是有利于電纜向鍋爐各層方便接入，電纜路徑是否最短等等相關問題權衡利弊之后初步形成自己的意見。豎井確定后便可以逐層進行審核，如17米下電纜橋架，與豎井怎樣接口，主電纜橋架做到什么位置比較合適，哪些地方需要增加，哪些地方需要去除，并對同層橋架分段弄明白給哪些設備使用等問題。逐區域?qū)徍说倪^程中要及時測算電纜數量，以核對電纜橋架容量做出加大還是減小的決定。

　　2.合理性意見。在審核圖紙的過程中，把一些不符合安裝規范或直接行不通的區域做下筆記，并初步做出解決方案。如與管道碰撞的區域是整體改變標高還是局部增加跳彎，改進目的應遵守更改后的方案施工簡單、材料用量減少的原則改動。對各種類型的電纜橋架支吊架分析判斷，通過應力計算、規程規范等審核設計是否合理。如：橋架支吊架有兩種設計方案，一種是工字鋼或槽鋼加托臂的安裝形式，一種是槽鋼加角鋼采用門形架安裝形式，兩種方式都沒有錯誤，都符合規范要求。這時要根據業主意見進行選擇，屬我方采購主材時應盡量說服業主使用槽鋼加角鋼的安裝形式，一來施工可以簡化，二來可以省下大量主材取得效益。

　　3.圖紙會審。圖紙會審是項目按開工前必須要完成的一項控制程序，設計出圖后，根據各方(監理、業主、施工單位)對圖紙的不同理解，對于設計中的不合理的地方進行商議。技術人員應該充分利于這個機會，把前兩個步驟中整理出來的建議或方案改動逐項提出來，進行商議確定。對于我們施工中的一些好的習慣性做法，也可以提出來探討，爭取他方的支持。

　　4.二次方案設計及審批。圖紙會審是以會議紀要的形式把圖紙?jiān)O(shè)計中的不合理地方進行修改說明，只是局部性的講明改動原則或方法，由于時間短暫，不可能在會議期間就形成詳細設計，而且圖紙會審紀要與施工圖紙是同等的作用，都是現場施工的依據，圖紙會審是對設計圖紙的細化和說明，只要圖紙會審紀要里進行了說明，設計方一般不會再出更版圖紙。這就要我們技術人員根據圖紙會審紀要的內容對電纜橋架重新進行二次設計，把設計改動后的方案經相關部門審批。在進行這部分工作時，應盡量把電纜分支架的布局及走向考慮在內，便于下一步材料的統計。

　　5.設備、材料數量統計。電纜橋架整體方案審批完成后，技術人員應該立即著手電纜橋架及支吊架數量統計。在統計電纜橋架數量時應明確標識出橋架的應用區域，各種橋架尺寸及要求，對于特殊的三通、彎頭、跳彎的部件要畫出具體加工圖。數量統計應切合實際，參照熱工電纜橋架的安裝質量工藝說明，根據規定的支吊架間距統計數量計算型鋼長度，如果是采用6米/根的型鋼現場加工，應留出一定的余量，避免因損耗造成數量不足。

　　二、橋架施工方案時需要注意的事項

　　1.首先要確定四大管道走向，這是全部最重要的管道，必須要避開的。在看圖時將管道的標高、規格、走向、相關支吊架的有效信息及時標注出來。

　　2.考慮到管道膨脹和橋架安裝工藝，一般盡量避免支吊架穿過橋架，特別是熱源管道的支吊架。如果是非熱源管道實在無法避免的，在支吊架穿過處采取防止管道支吊架晃動損傷電纜的措施，比如在支吊架穿過處的橋架處開個較大圓孔(相比較支吊架晃動范圍，可以通過查找設計院設計的支吊架位移量得到。)圓孔外加膠皮或加個保護套管。

　　3.一般電纜橋架不得安裝在潤滑油、燃油管道的下方。以防止萬一燃油泄漏引發火災燒壞電纜。

　　4.要考慮好橋架保溫，電纜橋架要離開熱源管道有一定得安全距離這一點大家一般都會注意，但是往往會忽略掉橋架的支架，也不能包進保溫或距離保溫層太近。

　　三、橋架施工過程控制

　　1.橋架及材料領用。

　　1.1施工人員根據領料單，到倉庫領取橋架，領料時要仔細核對材料的規格、型號。

　　1.2在搬運、吊裝及施工時，應防止損傷鋁合金橋架及其表面防護層。

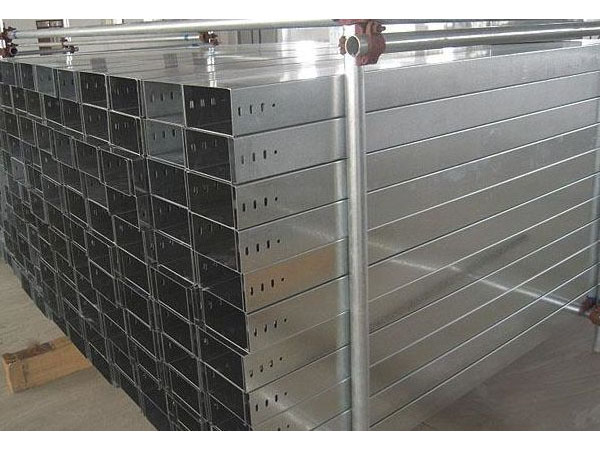

　　1.3一次領用量不宜太多，夠3天使用即可，現場擺放要整齊，有防雨、防碰砸措施，并做臨時固定處理，防止墜落傷人。

　　2.支架安裝。支架安裝前，根據設計要求，在同一平面的通道的兩端拉線定位，根據設計圖紙檢查預埋件是否完整、牢固。若土建施工時未留預埋件，應用沖擊電鉆打眼，用膨脹螺栓固定鐵板塊。支架采用現場安裝的方式，利用所下的料，根據拉線所定的位置，先安垂直部分，調整好后再安裝橫檔，支吊架間距要求在l.5m以內，層間距離為300mm，若現場條件不允許，可根據現場實際情況做適當調整，同一直線段上的支架間距應均勻，層間距離相同，要求間距偏差≤10mm，垂直偏差≤0.2%。

　　支架安裝完畢后，進行重新測量，若支架變型，達不到質量要求，應重新進行調整，達到質量要求為準。成型的支架，用鋼絲刷除去焊渣，先刷一遍鐵紅防銹漆，再刷面漆，油漆要均勻、完整。

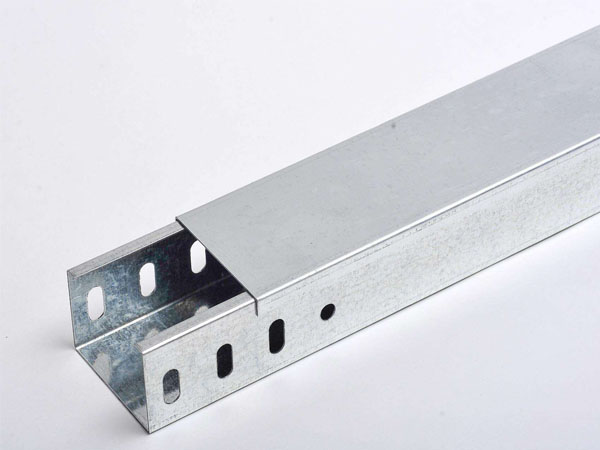

　　3.橋架安裝。根據圖紙的要求，選擇正確規格的鋁合金橋架，橋架表面應平整、光潔，工作表面不應有損傷電纜絕緣層的毛刺銳邊等缺陷，先把各層橋架用連接片、螺絲等連接在一起，電纜橋架的連接、變寬(窄)，變高(低)，小角度轉角時，應分別使用配套的連接片、變寬片、調高片、調角片等通用配件調整，并采用螺絲連接。螺絲、墊片要齊全。若現場條件不允許用整節橋架時，要用手鋸鋸，用電鉆鉆眼，清除掉毛刺后，補上面漆。然后用通用配件連接在一起，不準動用電火焊，對通道中所留接口嚴格按照?qǐng)D紙中所標的位置及層次留三通。要求橋架外型無扭曲變形，連接處無錯口，螺絲附件齊全，不同寬度橋架聯接要求過渡平緩，橋架安裝完后進行調整，使各層橋架做到橫平豎直，然后擰緊連接螺絲，用螺絲連接在支架上。要求橋架橫平豎直，橋架固定牢固。

　　四、結語

　　電纜橋架按照既是熱控安裝專業的靚點項目，又是熱控安裝工作全面開始的基礎。只有合理規劃電纜橋架的安裝形式、現場走向的科學性、橋架容量的合理性才能達到預期安裝效果，及凸顯了熱工安裝工藝水平，又給后期的熱控電纜敷設、就地控制設備的布置創造好的條件。這樣就對電纜橋架安裝工程的前期策劃、圖紙會審、二次設計工作提出了很高的要求，這也就毫無例外的成為考驗熱控安裝技術準備工作重要見證。
