電纜橋架安裝布線要注意的方面

　　電纜橋架系指電纜梯架、電纜托盤及金屬線槽。吊裝金屬線槽主要用于室內燈具安裝時使用。

　　施工時要按已批準的設計進行，一般要求如下幾個方面:

　　電纜橋架布線

　?。?）在室內采用電纜橋架布線時，其電纜不應有黃麻或其他易延燃材料外護層。

　?。?）在有腐蝕或特別潮濕的場所采用電纜橋架布線時，應根據腐蝕介質的不同采取相應的防護措施，并宜選用塑料護套電纜。

　?。?）電纜橋架（托盤）水平安裝時的距地高度一般不宜低于2．50m，垂直安裝時距地1．80m以下部分應加金屬蓋板保護，但敷設在電氣專用房間（如配電室，電氣豎井、技術層等）內時除外。

　　（4）電纜橋架水平安裝時，宜按荷載曲線選取最佳跨距進行支撐，跨距一般為1．5～3m。垂直敷設時，其固定點間距不宜大于2m。

　?。?）幾組電纜橋架在同一高度平行安裝時，各相鄰電纜橋架間應考慮維護、檢修距離。

　?。?）在電纜橋架上可以無間距敷設電纜，電纜在橋架內橫斷面的填充率：電力電纜不應大于40％；控制電纜不應大于50％。

　?。?）下列不同電壓，不同用途的電纜，不宜敷設在同一層橋架上：

　　電纜橋架

　　1）lkV以上和1kV以下的電纜。

　　2）同一路徑向一級負荷供電的雙路電源電纜。

　　3）應急照明和其他照明的電纜。

　　4）強電和弱電電纜。

　　如受條件限制需安裝在同一層橋架上時，應用隔板隔開。

　?。?）電纜橋架與各種管道平行或交叉時，其最小凈距應符合表DQ4-1的規定。

　?。?）電纜橋架不宜安裝在腐蝕性氣體管道和熱力管道的上方及腐蝕性液體管道的下方，否則應采取防腐、隔熱措施。

　?。?0）電纜橋架內的電纜應在下列部位進行固定。垂直敷設時，電纜的上端及每隔1．50～2m處。水平敷設時，電纜的首、尾兩端、轉彎及每隔5～10m處。

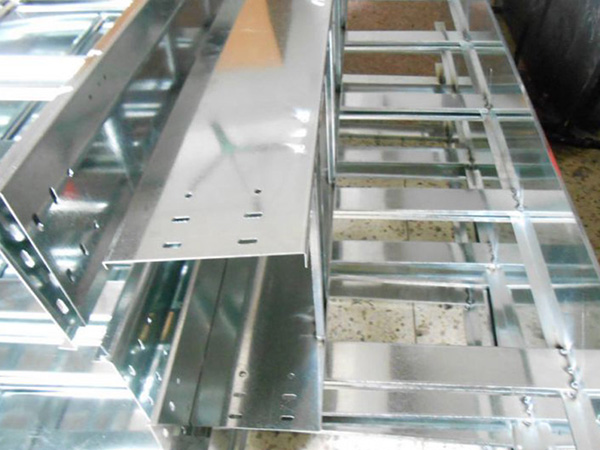

　　電纜橋架主要有鋼制、鋁合金制及玻璃鋼制等。鋼制橋架表面處理分為噴漆、噴塑、電鍍鋅，熱鍍鋅、粉沫靜電噴涂等工藝。

　　電纜橋架的安裝主要有沿頂板安裝。沿墻水平和垂直安裝、沿豎井安裝、沿地面安裝。沿電纜溝及管道支架安裝等。安裝所用支（吊）架可選用成品或自制。支（吊）架的固定方式主要有預埋鐵件上焊接，膨脹螺栓固定等。
